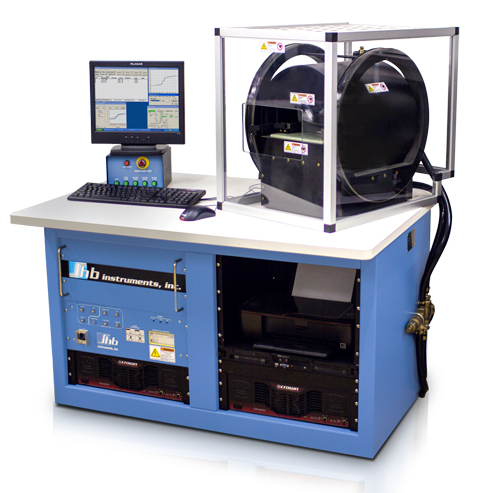

Измеритель магнитных характеритик тонкопленочных материалов MESA-200
Фирма-изготовитель
shb instruments, inc
Страна
США
Год выпуска
2012
Назначение оборудования
Измерение магнитных характеристик магниторезистивных структур и магнитострикционных материалов
Технические характеристики MESA-200
|
Диаметр подложки |
2 … 200 мм |
|
Максимальное намагничивающее поле |
1000 Э по нормальной оси; 100 Э по поперечной оси |
|
Диапазон поля индуктивности |
0,01 … 10000 нВб/дел |
|
Воспроизводимость |
<0,25%, <0,5% для пленок с толщиной менее 20 Å |
|
Точность |
Не хуже 1% (возможность калибровки согласно требованиям пользователя) |
|
Разрешение |
0,008% от полной шкалы |
|
Диапазон развертки по частоте |
1 … 10 Гц |
|
Возбуждающие усилители |
Высоконадежные усилители, формирующие прецизионное синусоидальное поле |
|
Компьютерная система |
Системный блок с ЖК-монитором и цветным струйным принтером |
|
Программное обеспечение |
Microsoft Windows XP; программное обеспечение для управления и программирования Shb Instruments shbWin; программное обеспечение для работы с контрольными базами данных Shb AutoTest; программа дистанционного управления и диагностики; возможность поддержки GEM/SECS |
|
Габариты (В х Ш х Г) |
127 x 122 x 84 см |
|
Диаметр приводной катушки |
15 дюймов – диаметр соленоида нормальной оси, 18 дюймов – поперечная ось |
|
Питание |
115/220В, 20 А, 50/60 Гц |
Функциональные возможности установки MESA-200
- Измерения в режиме реального времени (10 петель за секунду);
- Не требуется резка пластин;
- Высочайшая чувствительность при измерениях на образцах весьма малых размеров;
- Непревзойденные характеристики точности и воспроизводимости;
- Усовершенствованная цифровая обработка сигналов;
- Опции автоматической загрузки и автоповорота;
- Широчайший спектр габаритов и толщин образцов;
- Измерение магнитного сопротивления (MR/GMR);
- Магнитострикция;
- Измерения:
- Br, Bs, R, ØR, Hc, He, Hk, магнитострикция, дисперсия, смещение;
- Низкочастотные синусоидальные развертки (1 … 10 Гц);
- Напряженность поля до 1000 эрстед
- Диапазон вертикальной чувствительности 0.01 … 10,000 нВб/дел;
- Цифровая фильтрация фонового шума для подавления влияния внешних полей;
- Подавление влияния магнитного поля земли;
- Двухосные приводные катушки;
- R- ØR- зондирование без перемещения пластины;
- Электронные настраиваемые зонды с дополнительным R/ΔR-топографированием пластины;
- Всестороннее исследование сигналов с использование курсора;
- Режим автоматического выполнения измерений и удобный интерфейс для решения исследовательских задач и контроля качества в промышленности.
