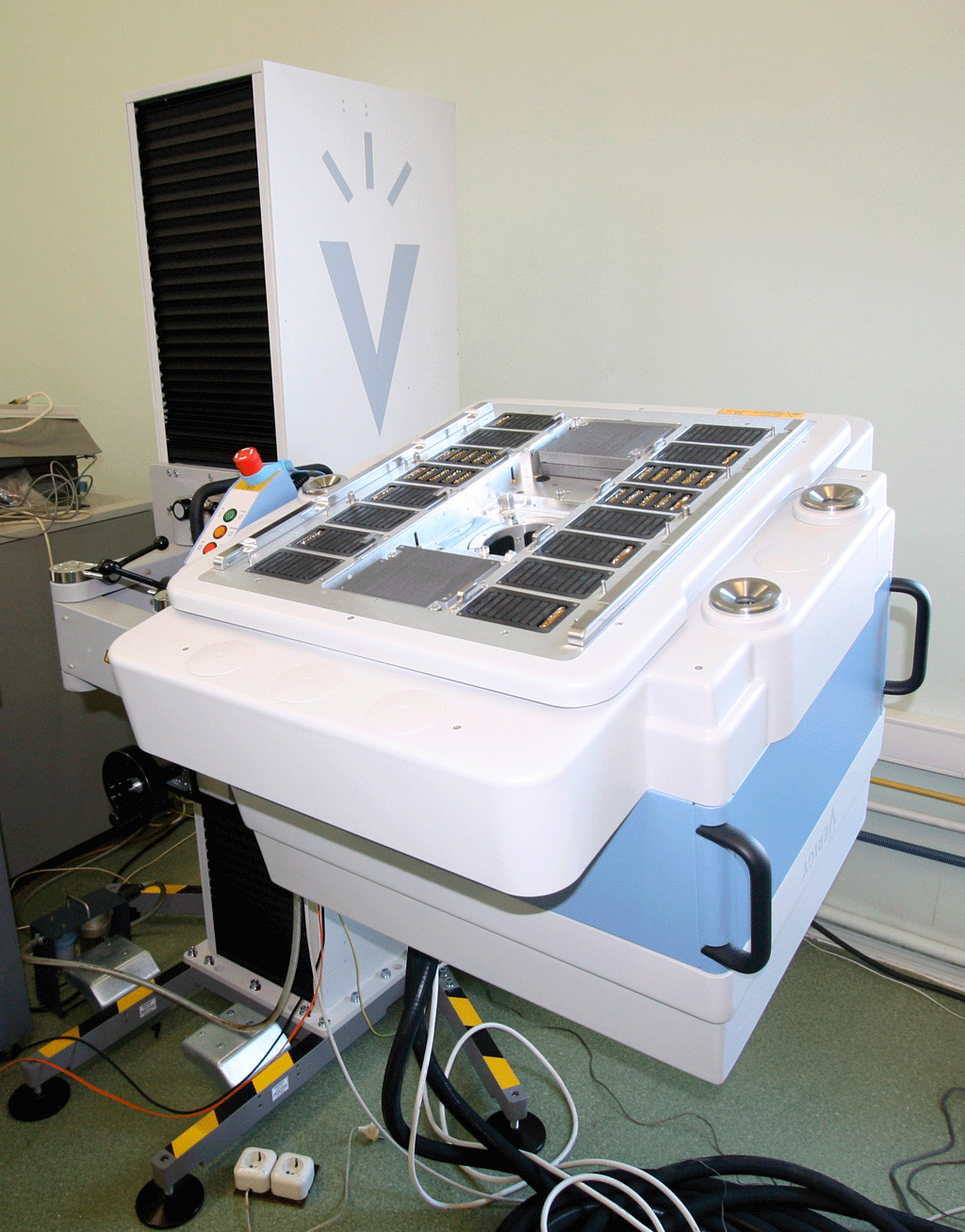

Измерительная система V-93000




Фирма-изготовитель



VERIGI



Страна



США



Год выпуска



2012



Назначение оборудования



Функциональный контроль и измерение электрических параметров микросхем на частотах до 400 Мгц



Технические характеристики V-93000:



Число каналов

от 256 с возможностью расширения до 1024

Глубина векторной памяти

64Мбайт/канал с возможностью расширения до 112 Мбайт/канал

Драйверы с программируемыми амплитудами и прерываниями с характеристиками:

Импеданс

50±2.5Ом

Время нарастания сигнала

до 0.8 нс при размахе входного сигнала 3В

Минимальная ширина импульса

1.05 нс при размахе входного сигнала 3В

Диапазон задаваемых напряжений:

Стандартный канал:

Уровень

от -1.5В до 6.5В

Разрешение

1мВ

Погрешность

±5мВ

Высоковольтный канал:

Высокий уровень в стандартном режиме

от 0В до 6.5В

Высокий уровень в высоковольтном режиме

от 6В до 13.5В

Разрешение

1мВ

Погрешность

±15мВ

Компараторы с программируемыми порогами с характеристиками:

Минимальная ширина импульса

600пс

Диапазон измеряемых напряжений:

Уровень

от -1.5 В до 6,5В

Разрешение

1.0 мВ

Погрешность

5мВ

Для дифференциальных цифровых сигналов:

Диапазон измеряемых напряжений:

Уровень

от -1.5 В до 6,5В

Максим. дифф. напряжение

Диапазон дифф. напряжения

от -1.0В до 1.0В

Разрешение

1.0 мВ

Погрешность

5мВ

Программируемая электронная нагрузка

Диапазон токов

от 0 до 25мА

Разрешение

12.5 мкА

Погрешность

±75мкА±1%
